蒸汽发生器工作原理概述

蒸汽发生器（俗称蒸汽锅炉）是利用燃料或其它能源的热能把水加热成为热水或蒸汽的机械设备。锅的愿意是指在火上加热的盛水容器，炉是指燃烧燃料的 场所，锅炉包括锅和炉两大部分。

2014年9月20日，国家科技重大专项高温气冷堆核电站的核心设备-蒸汽发生器，完成首套；螺旋盘管组件的安装，标志着我国高温气冷堆蒸汽发生器主要制造工艺瓶颈获得突破。

蒸汽发生器和常规普通锅炉不一样，因为依据TSG G0001-2012《锅炉安全技术检查规程》规定设计正常水位容积少于30L，不需要制造安装监督检验（安全性能监督检验证书和锅炉使用登记证。）的有关规定，不需要年检，备受广大用户的亲赖！关于他的工作原理，

今天小编就此聊聊:

蒸汽发生器在水系统方面，给水在加热其中加热到一定湿度，经给水管道进入节能器，进一步加热以后进入锅筒，与锅水混合后沿下降管下行至水冷室进口集箱。水在水冷室管内吸收炉膛辐射热能形成汽水混合物经上升管到达锅筒中，由汽水分离装置使气，水进行分离。

分离出来的饱和蒸汽由锅筒上部流入蒸汽机过热器，继续吸热成为450℃的过热蒸汽，然后送往汽轮机。在燃烧和烟风系统方面，送风机蒋空气送入空气预热器加热到一定湿度，在磨料机中被磨成称一定的料粉，由来自空气预热器的一部分热空气携带燃料经燃烧器喷入炉膛。燃烧器喷出的的料粉与空气混合物在炉膛中与其余的热空气混合燃烧，放出大量热能。燃烧后的热烟气顺序流经炉膛、凝渣管束、过热器、节能器、和空气预混器后，在经过除尘装置，出去其中的飞灰，最后由引风机送往烟囱排向大气。

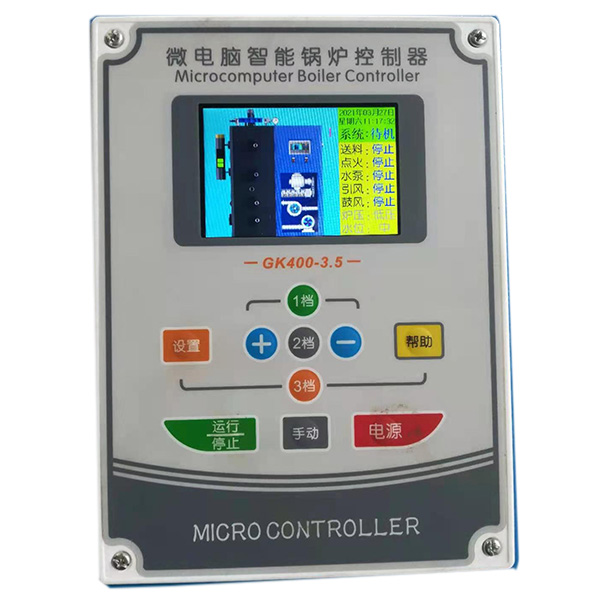

蒸汽发生器主要由供水系统、自控系统、炉胆与加热系统和安全保护系统等组成。它的基本工作原理是：通过一套自动控制系统装置，确保运行工程中液体控制器或高、中、低电极碳棒反控制水泵的开启、闭合、供水量长短、炉胆加热时间，由压力继电器调定的最高蒸汽压力随着蒸汽的不断输出，炉胆水位不断下降，当处于低水位（机械式）、中水位（点于式）时，水泵自动补水，到高水位时，水泵自动停止补水；与此同时，炉胆内电热管继续加热，源源不断产生蒸汽，面板上或顶端上部的指针式压力表即刻显示蒸汽压力数值，整个过程均可通过指示灯自动显示。
